金屬材料制備的濾材本身為剛性類（非形變類）過濾介質，根據其孔徑分布特性可分為毫米級、微米級、亞微米級、納米級。從金屬微孔的材料成型角度，可分為 ①金屬纖維類微孔濾材、②金屬粉末類微孔濾材、③金屬實體造孔類微孔濾材 三大類：
－產品范圍

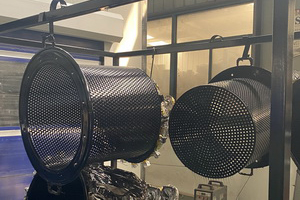

采用金屬材料通過現代工藝制成的濾元，主要有燒結金屬絲網濾芯、金屬織造絲網濾芯、燒結金屬纖維網濾芯、燒結金屬氈濾芯、燒結金屬粉末濾芯、金屬絲纏繞式濾芯、約翰遜梯形網濾元、以及混成燒結金屬濾芯等。
●金屬纖維和金屬粉末多孔濾材是運用廣泛的剛性過濾介質，多以金屬粉末、多層金屬纖維與絲網在高溫下燒結復合制成。微孔管材或板材的濾材厚度一般為2~3mm，孔徑控制在1~400μm，孔隙率為30%~70%。
●金屬實體造孔多孔濾材的孔徑控制范圍較寬，一般為10~1000μm，孔隙率為40%~80%,開孔率最高可達20%~30%，因此流體阻力較小。
－執行標準
依據《QJ 3309-2008 不銹鋼纖維過濾器和濾芯規范》、《GB/T 20100-2006 不銹鋼纖維燒結濾氈》、《GB/T 6886-2008 燒結不銹鋼過濾件》、《GB/T 6887-2007 燒結金屬過濾元件》、《GB/T 6888-1986 燒結鎳過濾元件》、《GB/T 6889-1986 燒結鎳銅合金過濾元件》、《GB/T 25863-2010 不銹鋼燒結金屬絲網多孔材料及其元件》進行設計與制造。
|
過濾材料
|
適用流體
|
允許使用溫度/℃
|
|
蒙乃爾合金
|
堿性溶液、氫氧化鈉、氟化氫、氟化物鹽、中性鹽類、海水、干燥空氣
|
500
|
|
不銹鋼（1Crl18Ni9Ti）
|
硝酸、96%硫酸、乙酸、硼酸、亞硝酸、草酸、堿、硫化氫、乙炔、蒸汽、海水、熔融鈉、液氦、液氮、磷酸、5%食鹽
|
500~550
|
|
鈦
|
低濃度鹽酸（3%以下）、低濃度硫酸（5%以下），任意濃度硝酸、氫氧化鈉、海水、王水、鐵、銅、汞、錫、鎳、錳、鈉、鈣、鎂、鋇、鋅的氯化物溶液
|
500~600
|
|
鈦鉬30
|
20%以下鹽酸、20%以下硫酸
|
—
|
